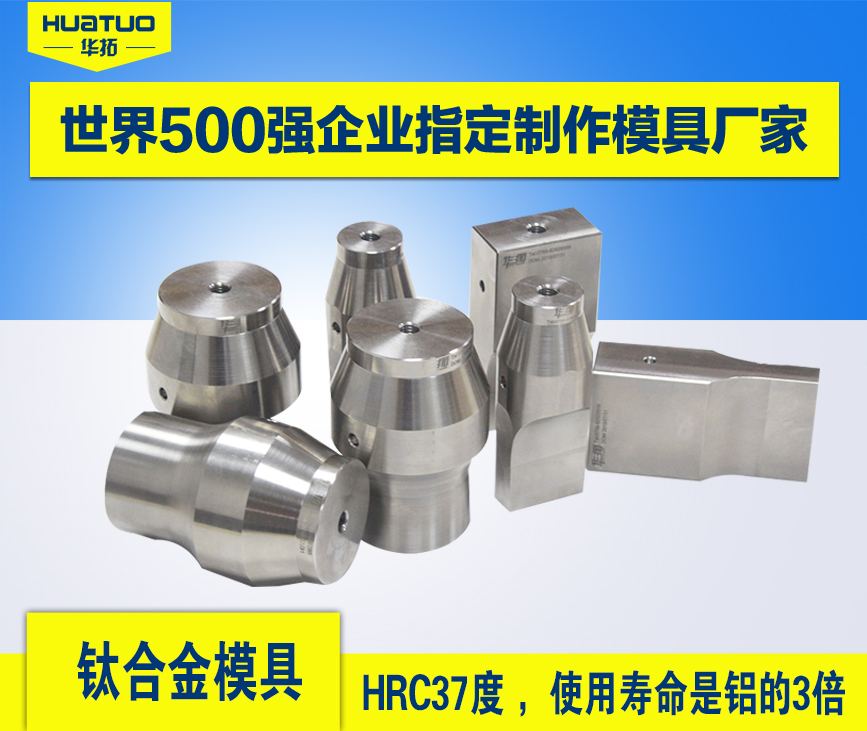

超声波焊接机模具分为上模(超声波焊头)horn和下模(砧板)。

　　1.先将上、下模大至调整水平，紧固螺丝，调整机器右边微调上模螺栓(逆时针调节焊头下降)，使上、下模非工作间隙在10mm左右，在下模上垫两层0.05mm厚白纸，中间放一张复写纸，按SETUP键再按HORN键，使上模(超声波焊头)在不发超声波的状态下压在下模(砧板)上，按HORN键使焊头升起，检查白纸上复写纸压痕，则调整超声波模具左右转动，则调整下模。

　　2.上模模间隙调整：放置一条镍片(厚0.127mm)在上下模具之间，按SETUP键，再按HORN键使焊头下压，压住镍片，调整超声波金属点焊机右边微调下模螺栓(顺时针调节则间隙变小)，在水平面内转动镍片，但镍片不移出上下模之间，则间隙正常约0.1mm，最终间隙需按焊接效果而调整。

　　3.上模装配与频率测试：以扭动扳手施加约50kg扭矩力紧固上模，按鼠标旁TEST键约1秒，测试上模频率，指示灯亮应视2个小格。
