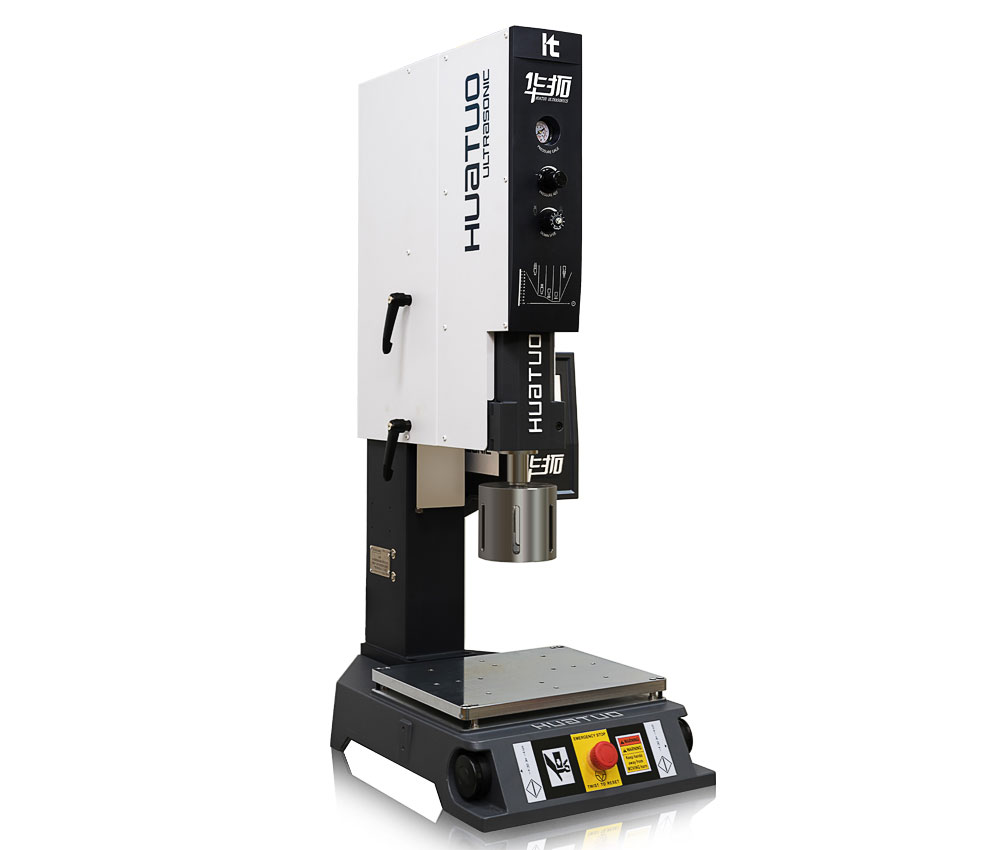

超声波焊接机的结构和功能：

　　1、升降旋钮：调节此旋钮可调节焊头上下的速度;

　　2、时间旋钮：调节超声波焊接时间;

　　3、保压时间旋钮：用于调节超声波发射完后，塑料件固化的时间;

　　4、气压表：指示工作气压;

　　5;调压器：用于调节工作气压;

　　6、超声波测试开关：用于检测超声波是否正常;

　　7、焊头升降开关：主要用于校对模具，该开关为自锁开关，按下后需重按复原;

　　8;触发开关机构：用于控制自动程序下超声波的触发;

　　9、分水器：用于分离压缩空气中的水分，请在积水半满时将杯底针向上压，以排出积水;

　　10、机体固定把手：用于固定上部机架;

　　11、升降手轮：将(10)松开后即可调整机架高低;

　　12、换能器固定座：用于固定换能器系统;

　　13、换能器固定螺丝;

　　14、二级杆：又叫增幅器，用于放大换能器输出振幅;

　　15、焊头：又叫焊模，将超声波能量传至工件;

　　16、触发开关：两边开关同时触发，可实现正常程序;

　　17、急停开关：该开关为自锁开关，一经触发，则焊头不能下降。如触发后应旋钮复位，便于程序运作;

　　18、限位螺栓：调节螺栓上螺母位置，可限制焊头下降的高度，控制塑料件熔接深度;

　　19、电源开关：打开此开关后，电源导通，指示灯亮，风扇开始运转;

　　20、过载指示灯：当本机超声波振动异常时，此灯会亮，并停止发振;

　　21、超声测试开关：触发即有超声波发生，用于检验声波是否正常;

　　22、负载电流表：空载时，表示焊头谐振的程度;

　　23、调频电感：调节电路部分的工作频率与机械振动谐振频率相匹配;

　　24、控制插座：利用电缆连接，传输控制回路信号;

　　25、超声输出插座：利用电缆连接，将高压电信号传输给换能器;

　　26、保险丝座：容纳保险丝;
